KS400

Yalın tasarım, kolay kullanım.

Teknik dokümantasyon

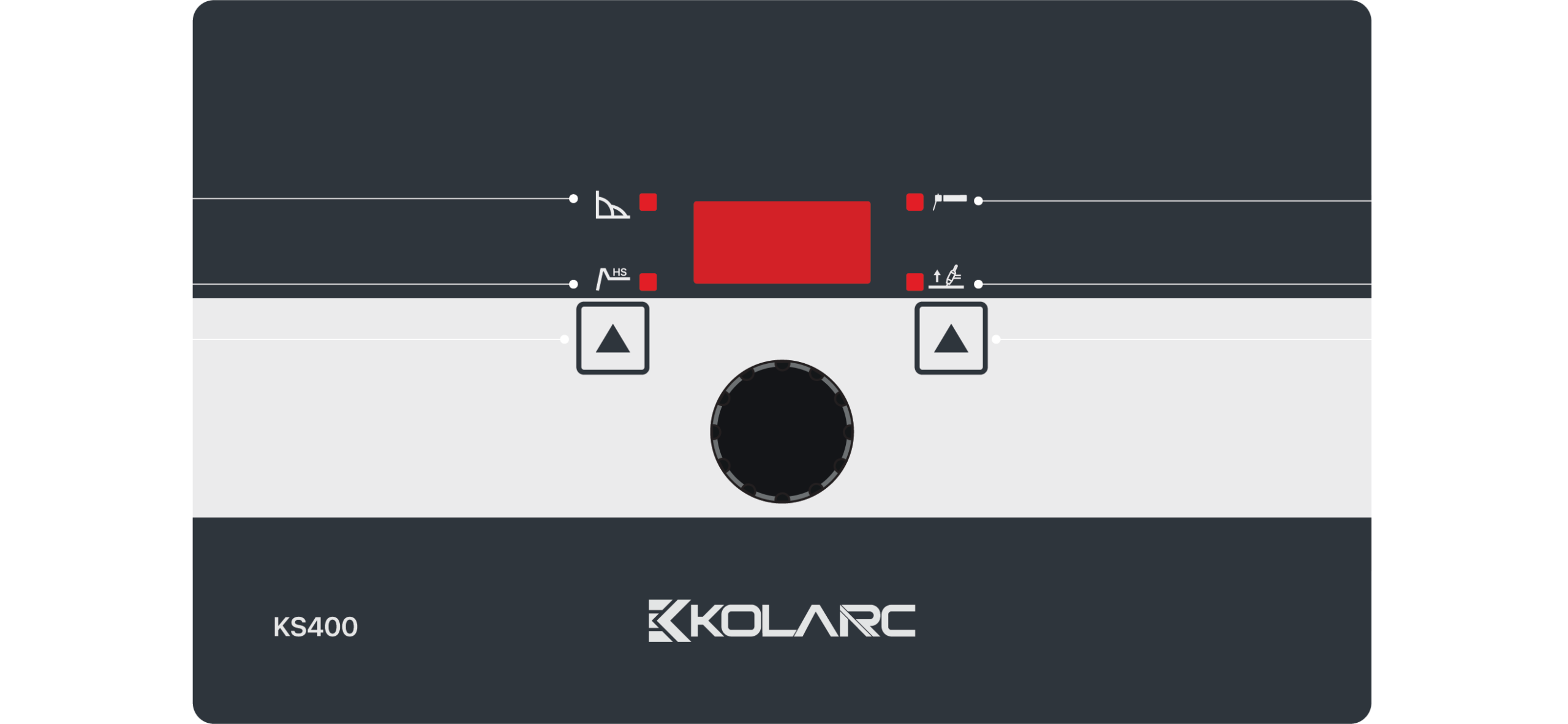

Ön Panel

(1) ARCforce

(2) Sıcak Başlangıç

(3) Fonksiyon Listesi Seçimi

(4) Fonksiyon Listesi Seçimi

(5) Lift TIG Ateşleme

(6) CEL

Eror Listesi

ERR	01	Error-1 Faz hatasıdır. Fazlardan herhangi biri makineye ulaşmadığında meydana gelir.
ERR	03	Error-3 IGBT termik hatasıdır. IGBT’ler aşırı ısındığında meydana gelir. ( SAW modelinde kullanılmaktadır.)
ERR	04	Error-4 Trafo termik hatasıdır.
ERR	05	Error-5 IGBT termik hatasıdır. IGBT’ler aşırı ısındığında veya fan çalışmadığında meydana gelir.
ERR	06	Error-6 Diyot termik hatasıdır. Çıkış diyotu aşırı ısındığında meydana gelir.
ERR	08	Error-8 Panel kartı veri alma hatasıdır. Panel kartıyla motor kartı haberleşmediğinde meydana gelir.
ERR	09	Error-9 Motor kartı veri alma hatasıdır. Motor kartı ile kontrol kartı haberleşemediğinde meydana gelir.
ERR	10	Error-10 Kontrol kartı veri alma hatasıdır. Kontrol kartı panel ile haberleşemediğinde meydana gelir.
ERR	12	Error-12 IGBT Driver kartının hatalı çalışması hatasıdır; driver kartı voltaj seviyesinin tolerans dışına çıkması, driver kartından okunan çıkış akımının beklenen değerin dışında olması veya driver kartı faz beslemelerinin tolerans aralığının dışında olması durumlarında meydana gelir.
ERR	14	Error-14 Yüksek akım koruma hatasıdır. Genellikle IGBT arızası olduğunda meydana gelir.
ERR	15	Error-15 Kaynak telinin ucundaki voltajın doğru okunmaması veya yanlış çıkış verilmesi durumunda hata oluşur.
ERR	17	Error-17 Akış sensörü hatasıdır. Makinenin soğutma sıvısı bittiğinde ya da jakları takılı olmadığında hata meydana gelir.
ERR	20	Error-20 Robot kartı veri alma hatasıdır. Robot kartı kontrol kartı ile iletişim kuramadığında oluşur.
ERR	30	Error-30 Vario motorunun çektiği akımın, ayarlanan akım sınırını aşması durumunda meydana gelir.
ERR	31	Error-31 Vario motorunun çektiği akımın, tanımlanan limit akım değerini aşması durumunda meydana gelir.
ERR	35	Error-35 Tetik sinyalinden sonra kaynağın uzun süre başlamaması durumunda meydana gelir.
ERR	40	Error-40 Bellek yazma/okuma hatasıdır. Panel değerleri okuyamadığında veya yazamadığında oluşur. Bu hata oluştuğunda panel tekrar okuyabilmek/yazabilmek için 5 saniye sonra resetlenir.

Fabrika Ayarları

F5 butonuna 5 saniye boyunca basılı tutunuz.
Makine ekranda 5’ten 1’e kadar geri sayım yapacaktır. Geri sayım tamamlandığında cihaz otomatik olarak fabrika ayarlarına dönecektir.
